교실에서 듀얼(Dual) 모니터 사용하기
재밌기일쑤
2012. 2. 29. 22:53
사무실 같은 곳에서 컴퓨터 본체는 하나인데 모니터를 두 개 쓰는 경우를 보신 적이 있으실 겁니다. 이 것을 바로 듀얼 모니터라고 하는데 예전에는 별도의 그래픽 카드가 필요했지만 요즘은 메인보드 내장 그래픽도 듀얼 모니터를 지원하기 때문에 대부분의 컴퓨터에서 가능한 매우 보편적인 기술로서 교실에서 사용하면 매우 유용합니다.
1. 장점
① 직접 볼 수 있는 화면이 넓어지므로 작업효율이 올라간다.
② 학생들에게 깔끔하게 학습자료를 제시할 수 있다. 주 모니터에 학습자료 창을 배열해 놓았다가 원할 때 마다 보여주면 된다.
③ 인쇄할 종이를 줄일 수 있다. (보조 모니터에 자료를 띄워놓고, 주 모니터에 작업을 하면 됩니다)
④ 학생들 자료 감상시 다른 업무가 처리 가능하다.
⑤ TV에 교내 메신져 내용이 보이지 않아, 학생들의 주의가 분산되지 않고, 비밀로 해야하는 일들을 모르게 할 수 있다.
⑥ 학생들에게 보여줄 내용과 보여주지 않을 내용을 구분하여 컴퓨터에서 작업할 수 있다.
⑦ 기타 등등(?)

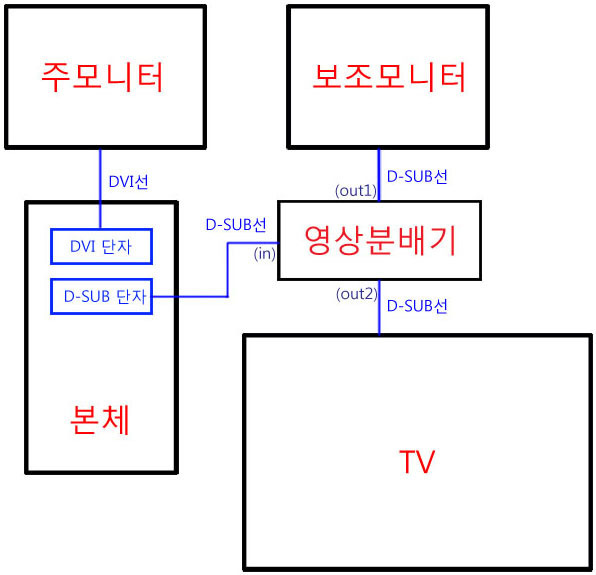

2. 연결구성도
다음 연결구성도는 주모니터와 보조보니터(TV와 같은 화면)으로 나누는 구조입니다.
3. 준비물
듀얼 모니터가 지원되는 그래픽 카드(모니터 내장 포함), 모니터 2대, 모니터와 본체 연결 선 세 개(모니터와 본체 사이의 전송 방식이 맞아야 함), 영상 분배기 1개
① DVI : Digital Visual Interface의 줄임말로서, 영상신호를 디지털 신호 그대로 전송하는 방식입니다. 20인치 모니터 이상에서 화질이 확연하게 좋아지는걸 확인할 수 있습니다. 하얀색 단자입니다.
<DVI ⓒ위키백과>
② D-SUB : 디지털 신호를 아날로그 신호(RGB, Red, Green, Blue)로 변환하여 전송하는 방식입니다. 대부분의 학교 컴퓨터에서 사용하는 선이며 파란색입니다.
<D-SUB, RGB 단자>
③ 학교 컴퓨터 백패널입니다. 가운데 하얀색 넙적한 단자가 DVI, 그보다 좁은 파란 단자가 D-SUB로서 선과 단자의 색을 맞추어 꽂으시면 됩니다.
④ DVI-I와 D-SUB는 젠더를 이용하여 서로 호환됩니다.
⑤ DVI-D는 DVI 단자에만 연결해야 모니터가 인식합니다. 대부분의 조달청 컴퓨터는 DVI-D 방식입니다.
4. 단계
① (연결구성도를 참고해서) 모니터 두 대를 책상 위에 올려논다. 주 모니터는 키보드 바로 앞에 보조 모니터는 오른쪽에 논다. 보조 모니터가 왼쪽에 있는 경우 학생들을 보이지 않게 가릴 수 있기 때문이다.
② 주모니터의 선을 본체 DVI에 단자에 꽂는다. 컴퓨터를 켜고 바탕화면에서 오른쪽 버튼을 눌러 속성을 누른다. 1번 모니터를 등록하는 과정이다.
<바탕화면-속성>

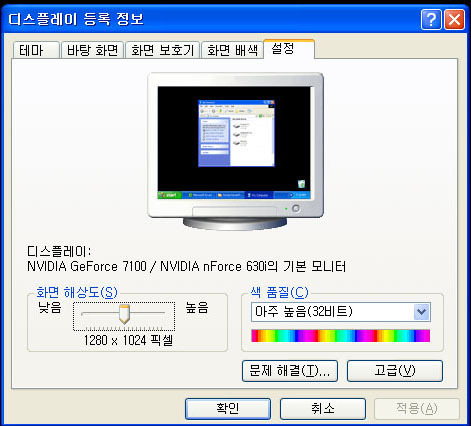

<모니터 하나를 설치했을 때의 바탕화면 설정>
④ 본체 D-SUB단자와 분배기 in(D-SUB)단자를 연결한다.
⑤ TV쪽 D-SUB선을 분배기 out2(D-SUB)단자에 꽂는다.
⑥ 컴퓨터를 켜고 바탕화면에서 오른쪽 버튼 - 속성-설정을 누른다.

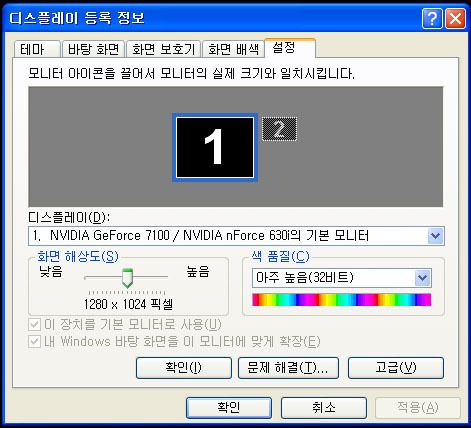

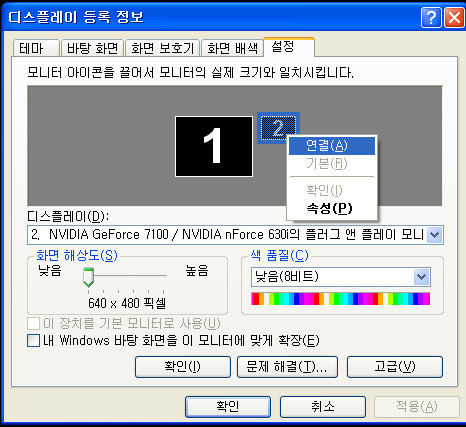

<모니터 두개를 연결 했을때의 바탕화면 설정>

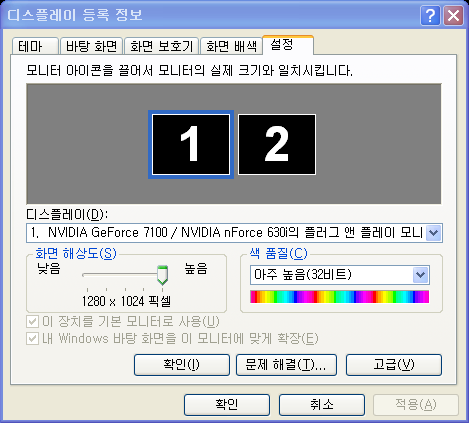

<듀얼모니터 설정 완료>
5. 사용방법
이제 주모니터와 보조모니터를 사용하실 수 있습니다. 주모니터(1번)의 오른쪽과 보조 모니터(2번)의 왼쪽이 연결되어 있으므로, 마우스를 옮기려면 연결된 곳을 통해 움직이면 됩니다. 프로그램 창을 드래그하여 오른쪽으로 옮기면 보조모니터와 TV에 출력이 되고, 왼쪽으로 옮기면 주모니터에만 출력이 됩니다.
현재 여기서 보여주는 그래픽카드는 nVIDIA 제품이지만 ATI, INTEL에서 생산한 다른 그래픽카드들도 방법은 똑같습니다.
6. 본체에 두개의 단자가 없을 경우
별도의 그래픽카드를 설치하여야 합니다. 학교에서는 게임 성능보다는 모니터 활용에 중점을 두고 있으니, 중고로 저렴하게(15000원 이내) 구입해서 다년간 사용하면 됩니다.
